如果母线电压升高到某一值，IGBT导通，通过水泥电阻放电W。因为瞬时电流会很大，所以选用两个IGBT模块并联使用，电阻之间的连接使用铜排，这样不仅可以增加承受电流能力，散热效果也很好。电阻选用10个1000W30Q的水泥电阻并联。

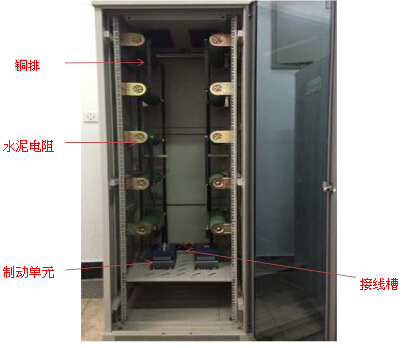

图1.放电柜实物图

  测量电机参数时，江晟电机厂通过理论与实际相结合的办法验证测试的准确性。控制器的温升测试、电机外特性曲线的标定、各种正常或异常状况的模拟试验都反映了测功系统的优良工作性能。电机台架的整车模拟试验用真实的波形反映了纯电动汽车工作时电机控制的完美逻辑和优良性能，弥补了只能通过软件仿真的空白。从整个试验的结果上来看，本文做出的成果是卓有成效的。

  ABB变频器的工作原理，将直接转矩控制方式与磁场定向控制方式进行了对比，突出了ACS800的控制优势。在通讯方面引入了CANopen网络和ABBDrive通讯协议，为远程操作和上位机软件开发奠定了理论基础。此套系统除了拥有强大的数据采集和分析系统之外，还自己设计了保护装置。

  在这些工作完成之后，本文在台架上做了多种测试，测试了测功机的最大转矩、最高转速是否与设计时的一致。在电机对拖情况下，分别检验了发电和电动工作性能，此外，还在台架上模拟了整车测试的多项内容。通过这些测试检验了整套系统的各部分功能，从实验效果上来说，该套电力测功系统无论是在智能化、集成化方面，还是在系统的测量量程、精度以及安全性等方面都满足了测试需求,达到了预期的效果。

  由于项目进度比较快，个人的能力也是有限的，此套测功系统中的上位机通讯软件，以及功率分析的记录软件比较简单，仅仅是满足了基本的需要，不够人性化，还有很大的改善空间。实验室接下来做这项工作的人员可以从以下几方面来完善该套系统：

  1、调整放电柜的保护开启电压，使开启电压不仅仅限于一个固定值，可以连续调节，江晟电机兼容不同电压系统的控制器测试。

  2、继续完善上位机控制软件MonitorSystem,这样可以免去一些不必要的操作，界面也可以做的简洁明了且实用。

  3、完善数据模板格式，形成一个统一标准，方便测试人员之间进行数据交换。
